概述

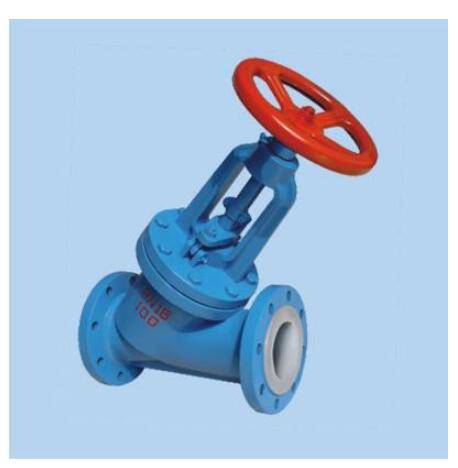

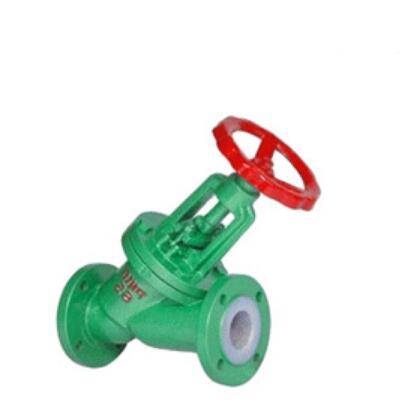

直流式衬氟截止阀设计与制造符合中国国家标准基本结构形式：直通式，直流式
公称压力 PN 1.0～2.5(MPa) 公称通径 DN15～350(mm)
直流式衬氟截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种**酸、强酸、强氧化剂，衬氟截止阀还适用于各种浓度的强碱**溶剂以及其它腐蚀性气体，液体介质的管路上使用。
设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3 GB4216.4
试验检验按：GB/T13927
基本型号（全衬里）
| 手动 | J41F3J41F46 | 齿轮传动 | J441F3 J441F46 |
|---|---|---|---|
| J45F3 J45F46 | J541F3 J541F46 | ||
| 气动 | J6B41F3 J6B41F46 | 气动 | J941F3 J941F46 |
主要外型尺寸和连接尺寸（mm）
| 公称通径 （DN） | 公称压力 （MPa） | 工作压力 （MPa） | L | L1 | D | D1 | Z-Φ | Do | H | H1 | H2 | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 0.6 | 0.6 | 200 | 322 | 130 | 100 | 4-14 | 140 | 250 | 290 | 330 | 9.5 |
| 50 | 230 | 342 | 140 | 110 | 4-14 | 160 | 290 | 352 | 402 | 16.5 | ||
| 65 | 290 | 405 | 160 | 130 | 4-18 | 200 | 325 | 395 | 462 | 25 | ||
| 80 | 310 | 420 | 185 | 150 | 4-18 | 200 | 358 | 445 | 521 | 32 | ||
| 100 | 350 | 500 | 205 | 170 | 4-18 | 200 | 428 | 520 | 615 | 45 | ||
| 125 | 400 | 585 | 235 | 200 | 8-18 | 280 | 510 | 609 | 729 | 67 | ||
| 150 | 480 | 645 | 260 | 225 | 8-18 | 280 | 550 | 670 | 810 | 89 | ||
| 200 | 600 | 810 | 315 | 280 | 8-18 | 400 | 695 | 808 | 1003 | 145 | ||
| 250 | 750 | 1100 | 370 | 335 | 12-18 | 5000 | ||||||
| 300 | 850 | 1210 | 435 | 395 | 12-23 | 500 | ||||||
| 采用标准设计与制造：BS5156 结构长度：BS5156 法兰尺寸：BS4504。 | ||||||||||||
